Hogyan alkalmazható a terhelésmegszakító kapcsoló a középfeszültségű áramelosztó hálózatokon?

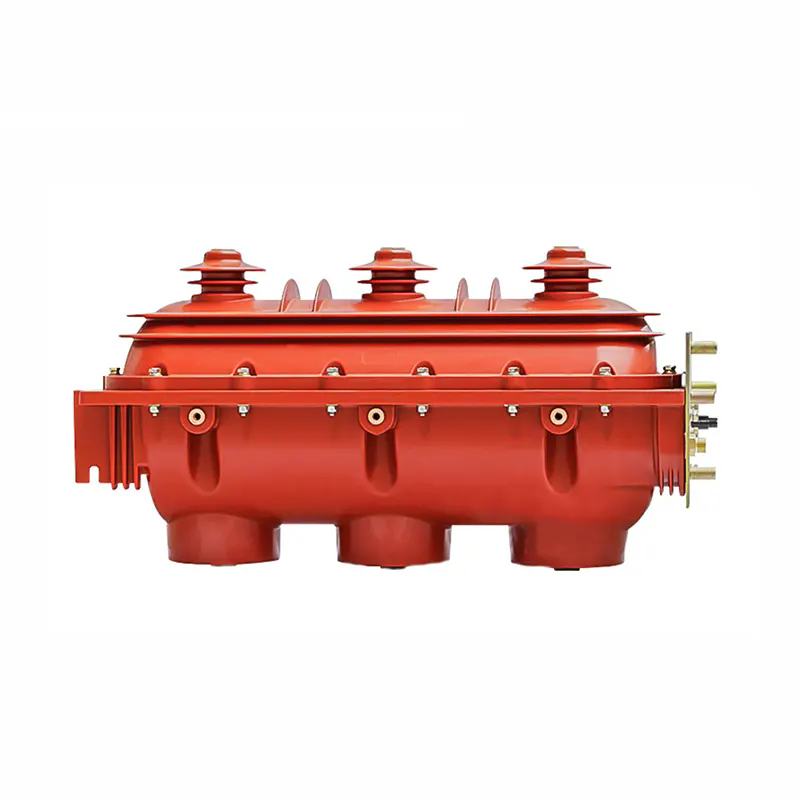

A Terhelési megszakító kapcsoló(LIS) egy kritikus kapcsolóeszköz, amelyet középfeszültségű áramelosztó rendszerekben használnak a terhelési áramok biztonságos létrehozására vagy megszakítására normál üzemi körülmények között. Általában alállomásokba, gyűrűs főegységekbe, ipari áramellátó rendszerekbe és közüzemi elosztó hálózatokba telepítik, ahol szabályozott szigetelésre és működési folytonosságra van szükség. Az egyszerű szakaszolókkal ellentétben a terhelésmegszakító kapcsolót kifejezetten úgy tervezték, hogy megszakítsa az áramot anélkül, hogy károsítaná a rendszert vagy elfogadhatatlan ívveszélyt okozna.

Ennek a cikknek a központi célja elmagyarázni, hogyan működik a terhelésmegszakító kapcsoló a valós áramelosztási környezetekben, hogyan befolyásolják szerkezeti és elektromos paraméterei a teljesítményt, és hogyan igazodik a változó hálózati követelményekhez. A tervezési jellemzők, az alkalmazási forgatókönyvek és a működési megfontolások vizsgálatával ez a tartalom egyértelmű műszaki referenciát biztosít a döntéshozók, mérnökök és beszerzési szakértők számára, amelyek összhangban vannak az általános keresési viselkedéssel és a szakmai olvasási szokásokkal.

A terhelésmegszakító kapcsolókat jellemzően az adagolóvezérlésre, a szekcionálásra, a transzformátor leválasztására és a hurokhálózat-kezelésre használják. Gyakran párosítják biztosítékokkal vagy védelmi relékkel, hogy összehangolt hibavédelmet biztosítsanak a rendszer megbízhatóságának megőrzése mellett. Szerepük egyre fontosabbá válik, ahogy a villamosenergia-rendszerek bővülnek, decentralizálódnak és integrálják a megújuló és elosztott energiaforrásokat.

Műszaki felépítés és kulcsparaméterek

Műszaki szempontból a Load Interrupter Switch mechanikus kapcsolóelemeket integrál ívoltó technológiával, szigetelési rendszerekkel és kézi vagy motoros működési mechanizmusokkal. A kialakítás lehetővé teszi, hogy a kapcsoló megszakítsa a névleges terhelési áramot, miközben megőrzi a dielektromos integritást működés előtt és után.

Az alábbiakban egy összevont áttekintés található a középfeszültségű terhelésmegszakító kapcsoló tipikus műszaki paramétereiről. A tényleges értékek a rendszerkövetelményektől és a regionális szabványoktól függően változhatnak, de a felsorolt ​​paraméterek az általános iparági konfigurációkat tükrözik.

Ezek a paraméterek közvetlenül befolyásolják a terhelésmegszakító kapcsoló működését a rutin kapcsolási műveletek, a karbantartási leválasztás és a hálózat újrakonfigurálása során. Például a névleges áramerősség és a rövid idejű ellenállás határozza meg a nagy terhelésű adagolókhoz való alkalmasságot, míg a szigetelő közeg befolyásolja a karbantartási időközöket és a környezeti kompatibilitást.

Szerkezetileg a legtöbb terhelésmegszakító kapcsoló látható szigeteléssel van kialakítva, így tiszta rést biztosít a karbantartás biztonsága érdekében. Ez a funkció különösen nagyra értékelt közüzemi és ipari környezetben, ahol a működés ellenőrzése kötelező. Ezenkívül a reteszelő rendszereket általában integrálják a helytelen működés megakadályozására, például a kapcsoló bezárására, amikor a földelés be van kapcsolva.

Rendszerintegrációs és üzemeltetési szempontok

Áramelosztó rendszerben alkalmazva a terhelésmegszakító kapcsoló üzemi és biztonsági eszközként is szolgál. Elsődleges szerepe nem a hiba megszakítása magas rövidzárlati szinten, hanem a terhelés alatti ellenőrzött kapcsolás és a biztonságos leválasztás a karbantartás vagy a rendszer újrakonfigurálása során.

A gyűrűs főegységekben és másodlagos alállomásokon a Load Interrupter Switchek rugalmas hálózati topológiát tesznek lehetővé. A hálózat egyes szakaszai az upstream vagy a downstream ellátás megszakítása nélkül elkülöníthetők, így támogatva a magasabb szolgáltatási folytonosságot. Az ipari létesítményekben lehetővé teszik bizonyos technológiai vonalak vagy transzformátorok szabályozott leállítását, miközben a rendszer többi részét feszültség alatt tartják.

A védőeszközökkel való koordináció kulcsfontosságú működési szempont. Számos kivitelben a terhelésmegszakító kapcsoló áramkorlátozó biztosítékokkal van kombinálva. Hiba esetén a biztosíték törli a hibát, míg a kapcsoló látható szigetelést és biztonságos leválasztást biztosít. Ez a koordináció csökkenti a berendezés igénybevételét és leegyszerűsíti a hiba utáni karbantartást.

A környezeti és telepítési tényezők is befolyásolják a teljesítményt. A kültéri terhelésmegszakító kapcsolóknak ellenállniuk kell a hőmérséklet-ingadozásoknak, a páratartalomnak, a szennyezésnek és az UV-sugárzásnak. A beltéri változatok, különösen a fémburkolatú kapcsolóberendezésekben, a kompaktságot és a kezelő biztonságát hangsúlyozzák. A gáz-, vákuum- vagy légszigetelt kivitelek közötti választás gyakran a szabályozási trendeket, az életciklus-költségelemzést és a karbantartási stratégiát tükrözi, nem pedig egyetlen műszaki előnyt.

Gyakori kérdések a terhelésmegszakító kapcsolókkal kapcsolatban

K: Miben különbözik a terhelésmegszakító kapcsoló a megszakítótól a gyakorlati alkalmazásokban?
V: A terhelésmegszakító kapcsolót úgy tervezték, hogy megszakítsa a névleges terhelési áramot és leválasztást biztosítson, míg a megszakító képes ismételten megszakítani a nagy hibaáramokat. A gyakorlatban a terhelésmegszakító kapcsolókat működési kapcsolásra és szakaszosításra használják, míg a megszakítók kezelik a rendszer védelmét. Ez a különbségtétel költséghatékony rendszertervezést tesz lehetővé a biztonság és a megbízhatóság veszélyeztetése nélkül.

K: Hogyan biztosított az üzembiztonság a kapcsolás és a karbantartás során?
V: Az üzembiztonságot látható szigetelési rések, mechanikus és elektromos reteszelések, földelő kapcsolók, valamint a nemzetközi szabványoknak való megfelelés biztosítják. Ezek a funkciók biztosítják, hogy a kapcsolót ne lehessen üzemeltetni nem biztonságos körülmények között, és hogy a karbantartó személyzet a munka megkezdése előtt vizuálisan meg tudja erősíteni a leválasztást.

Iparági irány, alkalmazásbővítés és márkareferencia

Az áramelosztó hálózatok fejlődésével párhuzamosan a Load Interrupter Switch szerepe is bővül. Az urbanizáció, a hálózati automatizálás és az elosztott energiaintegráció olyan berendezések iránti keresletet jelent, amelyek támogatják a rugalmas működést, a kompakt telepítést és a nagy megbízhatóságot. A közművek és az ipari felhasználók egyre inkább elvárják, hogy a kapcsolókészülékek zökkenőmentesen integrálódjanak a felügyeleti rendszerekkel, a távoli kezelőfelületekkel és a szabványos moduláris kapcsolóberendezésekkel.

A gyártók erre a mechanikai tartósság finomításával, a szigetelési rendszerek optimalizálásával és a tervek szigorúbb környezetvédelmi és biztonsági elvárásokhoz való igazításával reagálnak. Noha a Load Interrupter Switch alapvető működési elve továbbra is konzisztens, alkalmazási köre folyamatosan bővül a megújuló energiaforrások alállomásaira, az adatközpontokra, a közlekedési infrastruktúrára és az intelligens hálózati projektekre.

Ezzel kapcsolatban,EGYTerhelési megszakító kapcsoló megoldásokat kínál, amelyek megfelelnek a nemzetközi szabványoknak és a különféle alkalmazási követelményeknek. Strukturált tervezéssel, ellenőrzött gyártási folyamatokkal és alkalmazásközpontú konfigurációkkal a DAYA támogatja azokat az ügyfeleket, akik stabil teljesítményt és hosszú távú működési konzisztenciát keresnek a középfeszültségű elosztórendszerekben.

A Load Interrupter Switch alkalmazásokkal kapcsolatos projektkonzultáció, műszaki pontosítás vagy termékválasztási támogatás esetén az érdeklődőket arra biztatjuk, hogylépjen kapcsolatba velünkközvetlenül. Egy dedikált műszaki csapat áll rendelkezésére a rendszerkövetelmények, a konfigurációs lehetőségek és a megvalósítási szempontok megvitatására a helyi szabványokhoz és a működési elvárásokhoz igazodva.
