Hogyan válasszuk ki a megfelelő középfeszültségű kábelt ipari és infrastrukturális projektekhez?

Összegzés: Középfeszültségű kábelekkritikus szerepet játszanak az elektromos áram biztonságos és hatékony szállításában az ipari, kereskedelmi és infrastrukturális hálózatokon. A megfelelő kábel kiválasztásához meg kell érteni a feszültségszinteket, a szigetelés típusait, a telepítési módszereket és a környezeti tényezőket. Ez a cikk részletes útmutatót nyújt a mérnököknek, projektmenedzsereknek és létesítményüzemeltetőknek a projektjeikhez megfelelő középfeszültségű kábel kiválasztásában.

Tartalomjegyzék

• A középfeszültségű kábelek áttekintése
• Középfeszültségű kábelek típusai
• Főbb tényezők a középfeszültségű kábelek kiválasztásánál
• Telepítési szempontok
• Karbantartási és biztonsági irányelvek
• Gyakran Ismételt Kérdések
• Lépjen kapcsolatba velünk

A középfeszültségű kábelek áttekintése

A közepes feszültségű (MV) kábeleket úgy tervezték, hogy 1000 és 69 000 volt közötti feszültségű áramot szállítsanak. Általánosan használatosak:

• Áramelosztó hálózatok
• Ipari létesítmények
• Földalatti elektromos rendszerek
• Infrastrukturális projektek, például vasutak és repülőterek

A DAYA kiváló minőségű középfeszültségű kábelek széles választékát kínálja, amelyek megfelelnek a nemzetközi szabványoknak és alkalmasak különféle alkalmazásokra.

Középfeszültségű kábelek típusai

A középfeszültségű kábelek a szigeteléstől, a felépítéstől és a telepítési igényektől függően többféle típusban kaphatók:

Főbb tényezők a középfeszültségű kábelek kiválasztásánál

A megfelelő középfeszültségű kábel kiválasztása több tényező elemzésével jár:

• Névleges feszültség:Győződjön meg arról, hogy a kábel megfelel a rendszer feszültségigényének, jellemzően 1kV és 69kV között.
• Jelenlegi teherbírás:Határozza meg a várható terhelés és környezeti feltételek alapján.
• Szigetelő anyag:Az XLPE és az EPR gyakori; a kiválasztás a hőmérséklettől, a vegyi expozíciótól és a beépítési módtól függ.
• Környezeti feltételek:Vegye figyelembe a kültéri expozíciót, a föld alatti telepítést és a nedvességgel vagy vegyszerekkel való érintkezést.
• Mechanikai védelem:Eltemetett vagy nagy kockázatú területeken a páncélozott kábelek megakadályozzák a külső feszültség okozta károkat.
• Szabályozási szabványok:Az IEC, IEEE vagy a helyi elektromos előírásoknak való megfelelés garantálja a megbízhatóságot és a biztonságot.

Telepítési szempontok

A megfelelő telepítés maximalizálja a középfeszültségű kábelek élettartamát és hatékonyságát. A legfontosabb pontok a következők:

• A minimális hajlítási sugár betartása a telepítés során
• A megfelelő földelés és kötés biztosítása
• A kábeltípusnak megfelelő kábeltálcák, csatornák vagy védőcsövek használata
• Védelem a fizikai sérülések és a környezeti stressz ellen
• Elektromos tesztelés végrehajtása feszültség alá helyezés előtt

A DAYA részletes telepítési útmutatókat biztosít, és támogatja az ügyfeleket az MV kábelmegoldások helyes megvalósításában, csökkentve ezzel az állásidőt és a működési kockázatot.

Karbantartási és biztonsági irányelvek

A rendszeres karbantartás biztosítja a középfeszültségű kábelek hatékony és biztonságos működését:

• Rendszeres szemrevételezéses ellenőrzések a szigetelés sérülései vagy környezeti kopása szempontjából
• Szigetelési ellenállás tesztelése az esetleges hibák észlelésére
• A hőmérséklet és a terhelés figyelése a túlmelegedés elkerülése érdekében
• Vészhelyzeti elhárítási tervek végrehajtása hibákra vagy kimaradásokra

Ezen karbantartási gyakorlatok betartása csökkenti a meghibásodások kockázatát és meghosszabbítja a kábel élettartamát.

Gyakran Ismételt Kérdések

1. kérdés: Honnan tudhatom meg a projektem megfelelő névleges feszültségét?
V: Határozza meg elosztórendszerének feszültségszintjét. Az MV kábelek 1kV-tól 69kV-os hálózatokhoz alkalmasak. Vegye figyelembe a csúcsterhelési és a folyamatos terhelési követelményeket is.

Q2: Milyen szigetelőanyag a legjobb kültéri használatra?
V: A térhálósított polietilén (XLPE) kiválóan ellenáll az UV-sugárzásnak, a nedvességnek és a vegyszereknek, így ideális kültéri telepítésekhez.

3. kérdés: Használhatók-e középfeszültségű kábelek a föld alatt?

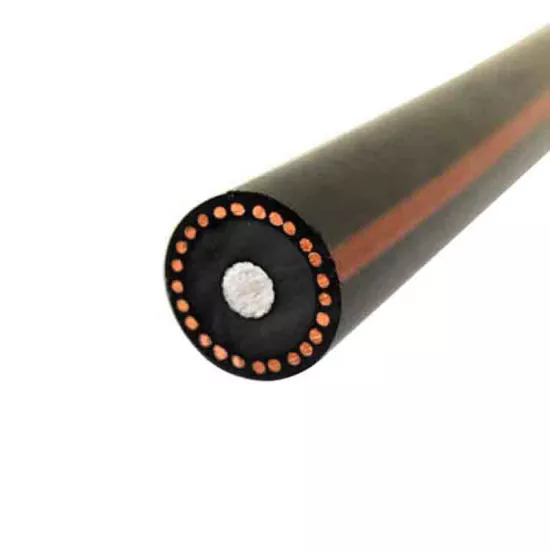

V: Igen, a páncélozott vagy koncentrikus semleges kábeleket részesítik előnyben a földalatti alkalmazásokhoz a fizikai sérülések elleni védelem és a rendszer megbízhatóságának megőrzése érdekében.

4. kérdés: Milyen gyakran kell a középfeszültségű kábeleket tesztelni?
V: A rutinszerű tesztelés, beleértve a szigetelési ellenállás és a részleges kisülés mérését, ajánlott legalább évente vagy a helyi előírások szerint.

Lépjen kapcsolatba velünk

DAYAkiváló minőségű középfeszültségű kábelekre specializálódott ipari, kereskedelmi és infrastrukturális projektekhez világszerte. Termékeink megbízható erőátvitelt és hosszú távú biztonságot biztosítanak. Ha többet szeretne megtudni, vagy árajánlatot szeretne kérni,lépjen kapcsolatba velünkmég ma, és hagyja, hogy szakértőink segítsenek az Ön igényeinek megfelelő kábelmegoldás kiválasztásában.
