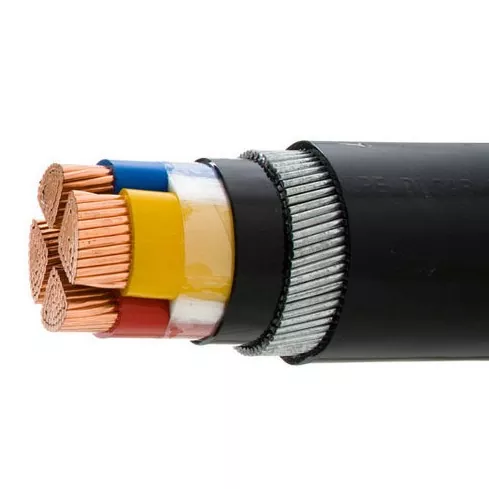

Ez a kérdés szinte minden kábelspecifikációs értekezleten felmerül. A rövid válasz: nincs egységes globális definíció. A különböző szabványügyi testületek különböző helyeken húzzák meg a határvonalat, és ez a kétértelműség komoly fejfájást okozhat a projekt végrehajtása során.

Három szabvány, három különböző válasz

A gyakorlati konszenzus: 2000 V alatt alacsony feszültség, 35 kV felett nagyfeszültség, és minden, ami a kettő között van, középfeszültség. A szürke terület 1kV és 2kV között helyezkedik el, ahol a besorolás teljes mértékben attól függ, hogy melyik szabvány szabályozza az Ön projektjét.

Az igazi válasz: Attól függ, hogy hol tart a projekt

A mérnökök és a beszerzési csapatok számára a tudományos vita kevésbé számít, mint az, hogy tudják, melyik szabvány vonatkozik az adott telepítésre.

Amerikai projektek (IEEE/NEC keretrendszer): Középfeszültségű kábel2000 V-ról indul. A leggyakoribb kábelbesorolások az 5kV, 8kV, 15kV, 25kV és 35kV. Az atomerőművek esetében ne feledje, hogy az IEEE 1186-2025 most 46 kV-ra kiterjeszti a középfeszültség felső határát.

Nemzetközi projektek (IEC keretrendszer): A középfeszültség általában 1 kV-nál kezdődik. A szabványos besorolások közé tartozik a 3,3 kV, 6,6 kV, 11 kV, 22 kV és 33 kV. Például az AS/NZS 1429.1 ausztrál szabvány az 1,9/3,3 kV-tól egészen a 19/33 kV-ig terjedő kábelekre vonatkozik.

Napenergiával és megújuló energiával kapcsolatos projektek: A rendszerfeszültség általában 1 kV és 35 kV közé esik. A két legelterjedtebb szint a 15 kV (12,47 kV vagy 13,8 kV hálózati összekapcsolásnak megfelelő) és 35 kV (egyezik a 34,5 kV-tal).

Három kritikus paraméter, amelyet ellenőriznie kell

A kábelek névleges feszültsége általában Uo/U, például 6,35/11kV. Az egyes számok jelentése:

Ne csak a kábel „feszültségosztályát” nézze, és azt feltételezze, hogy illeszkedik. Illessze az Uo-t a rendszer fázis-föld feszültségéhez, az U-t pedig a rendszer fázis-fázis feszültségéhez. Ennek tévedése a kábel idő előtti meghibásodásának egyik leggyakoribb oka.

Árnyékolt vs. árnyékolatlan: mikor kötelező?

Egy másik kérdés, ami szorosan következik: milyen feszültségen van szükségem árnyékolt kábelre?

Az 5 kV felett működő kábeleknél az árnyékolás nem kötelező. A fémpajzs kiegyenlíti az elektromos térfeszültséget, hibaáramot visz, és véd az elektromágneses interferencia ellen. Az IEEE 1816-2024 egy teljes szabványt szentel a 2,5 kV-tól 46 kV-ig terjedő árnyékolt kábelek megfelelő lezárására és toldására, hangsúlyozva, hogy a végződések kidolgozása gyakran kritikusabb, mint maga a kábel.

Gyors döntési útmutató

A lényeg

Középfeszültségű kábelvalahol 1 kV és 2,5 kV között kezdődik, attól függően, hogy a projekt melyik szabványt követi. Az amerikai projektek esetében a gyakorlati válasz 2000 V. Az IEC által szabályozott projekteknél ez 1kV.

A küszöbértéknél fontosabb: ismerje meg a rendszer tényleges Uo/U értékeit, erősítse meg az árnyékolási követelményt, és fordítson annyi figyelmet a lezárás kivitelezésére, mint a kábel specifikációjára. A világ legdrágább kábele idő előtt meghibásodik, ha a csatlakozás rosszul van elkészítve.
