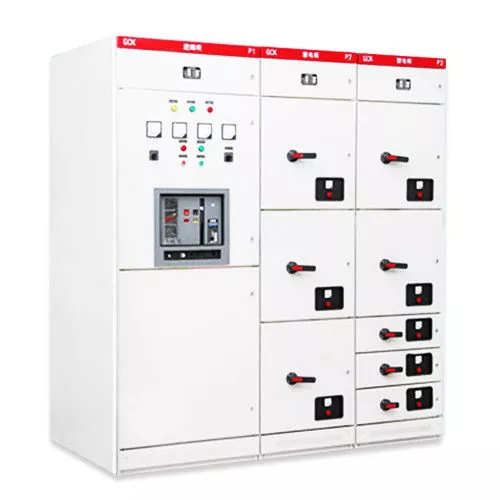

GCS LV kapcsolóberendezés

DAYA GCS LV kapcsolóberendezés részletei

DAYA GCS LV kapcsolóberendezések Munkakörülmények

Tengerszint feletti magasság: ≤ 2000 m.

Hőmérséklet-tartomány: -5 °C és +40 °C között, az átlaghőmérséklet 24 órán belül nem haladhatja meg a +35 °C-ot.

A relatív páratartalom +40 °C-on nem haladhatja meg az 50%-ot, alacsony hőmérsékleten pedig magasabb relatív páratartalom megengedett (+20 °C-on 90%). És a levegőnek tisztának kell lennie.

A munkahelyeknek mentesnek kell lenniük tűztől, robbanástól, súlyos szennyeződéstől, vegyi korróziótól és erős vibrációtól.

Lejtése: ≤ 5°, függőleges beépítés.

Szállítási és tárolási hőmérsékleti tartomány: -25 °C és +55 °C között, a hőmérséklet rövid időn belül (24 órán belül) akár +70 °C-ra is emelkedhet.

DAYA GCS LV kapcsolóberendezés paraméter (specifikáció)

A GCS LV Switchgear olyan áramtermelő és -ellátó rendszerekhez készült, amelyek 50 Hz-es háromfázisú váltakozó áramú frekvencián működnek, 400 V (vagy 690 V) szabványos üzemi feszültséggel és 4000 A névleges árammal. Olyan kulcsfontosságú célokat szolgál, mint az energiaátvitel, az elosztás, a központi motorvezérlés és a kondenzátor kompenzáció. Erőművekben, kőolajiparban, vegyi üzemekben, kohászati ​​gyárakban, textilgyárakban, sokemeletes épületekben és számos egyéb létesítményben széles körben használt berendezés megfelel az olyan nemzetközi szabványoknak, mint az IEC60439-1, GB7251.1 és JB/T9661.

A szekrény innovatív gyártási eljárással készült, és minden funkcionális egység moduláris felépítésű. Ez a moduláris megközelítés rugalmasságot és egyszerűséget biztosít az egységek kombinálásában, lehetővé téve a piacon lévő GCS és MNS rendszerek összes létező sémáját és funkcióját megismételve és felülmúlva.

Szekrény mérete (mm)

DAYA GCS LV kapcsolóberendezés feldolgozási jellemzői

1. Szekrény kialakítása: Minden éles, derékszögű él, amellyel a kezelő találkozhat, R szöggel lett finomítva, hogy elkerülje a karcolás vagy a személyzet sérülésének kockázatát. A továbbfejlesztett gyűjtősínkeret megkönnyíti a gyűjtősínek egyszerűbb beszerelését, miközben esztétikai megjelenést is biztosít. A fedél tetején található szellőzőrács cseppgátló mechanizmussal rendelkezik, a felső fedél nyitott kialakítása pedig lehetővé teszi a felhasználók számára, hogy a vízszintes gyűjtősíneket könnyedén elhelyezzék a helyszínen.

2. Fiók felépítése: A fiók kettős összecsukható pozicionáló hornyos szegecselési eljárással rendelkezik, amely biztosítja, hogy az összes alkatrész precíziós formázása egyetlen műveletben történjen. Ez garantálja a fiókok 100%-os cserélhetőségét. Ezenkívül a dupla hajtogatási és szegecses technológia kiküszöböli az olyan problémákat, mint a lemezsorja és az önmetsző csavarvégek sérülései.

3. Csatlakozók: A fiók bejövő és kimenő vezetékeinek innovatív csatlakozói lehetővé teszik a közvetlen integrációt a funkciótáblával és a fémcsatornával, további módosítások nélkül. A másodlagos csatlakozó egyszerű csatlakoztatást tesz lehetővé, és tetszetős kábelezést biztosít.

4. Függőleges csatorna rugalmasság: A felhasználók választhatnak egy félig funkcionális tábla vagy egy vas téglalap alakú csatorna között, mindkettőt úgy tervezték, hogy könnyedén cserélhető legyen.
