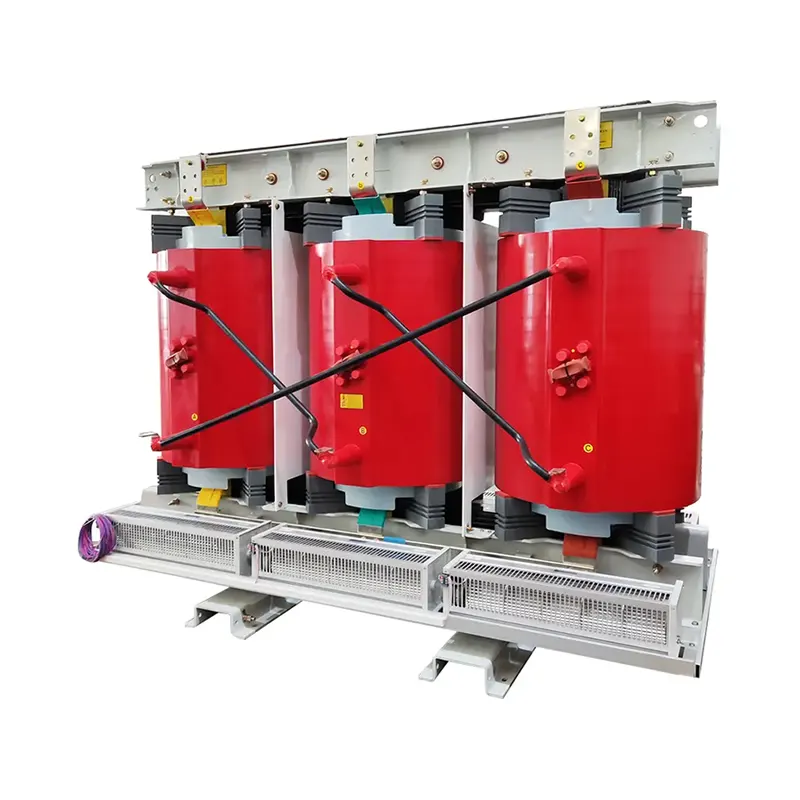

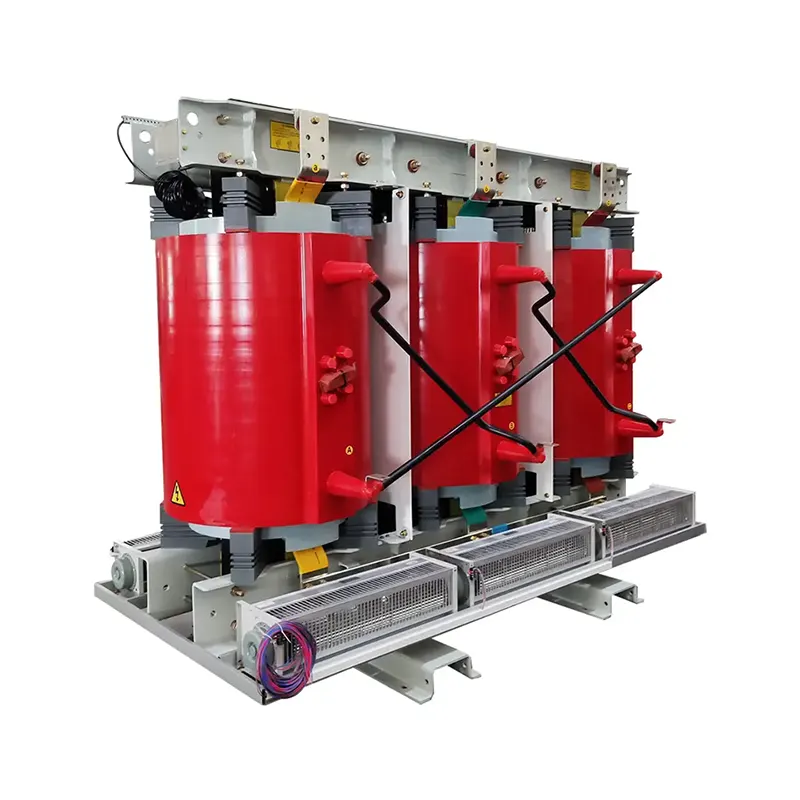

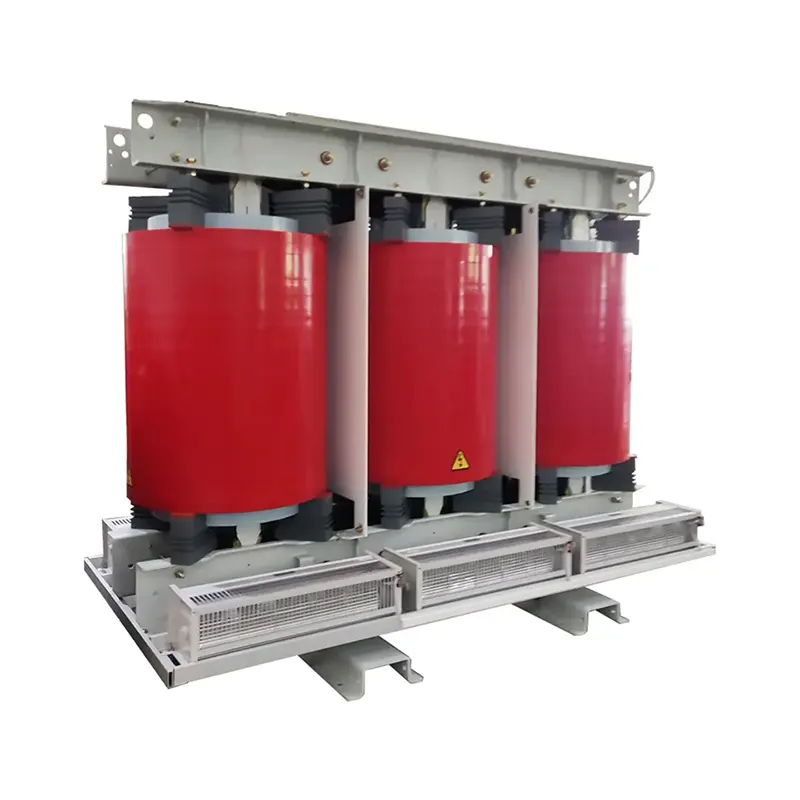

Nagyfeszültségű 200kva száraz típusú transzformátor

DAYA nagyfeszültségű 200kva száraz típusú transzformátor Részletek

A DAYA Energy a száraz típusú transzformátorok teljes választékát kínálja 72,5 kV-ig terjedő primer feszültséggel, az összes főbb szabvány szerint, beleértve az IEC-t és az ANSI-t is. A legújabb technológiai fejlődésnek köszönhetően a Hitachi Energy sikeresen tervezett és telepített egy száraz típusú transzformátort, amely képes ellenállni a 100 kV / 550 kV alapimpulzusszintnek (BIL).

A DAYA elosztó transzformátorok széles skáláját kínálja számos alkalmazás támogatásához. Termékcsaládjaink között megtalálhatóak oszlopra és alátétre szerelhető, egy- és háromfázisú megoldások, valamint primer és szekunder alállomási transzformátorok, öntött tekercses transzformátorok hálózati transzformátorok és feszültségszabályozók.

A különféle közüzemi, vállalkozói és ipari alkalmazásokhoz tervezett GE elosztótranszformátorait szigorú minőség-ellenőrzés mellett gyártják, és megfelelnek a szabványoknak a nagy megbízhatóság érdekében. Tervezési és gyártási rendszereinkben és minőségbiztosítási programjainkban a legmodernebb technológiát alkalmazzuk, hogy megbízható és költséghatékony transzformátortermékeket biztosítsunk az Ön rendszerkövetelményeinek megfelelően.

DAYA GCK kisfeszültségű nagyfeszültségű 200kva száraz típusú transzformátor Munkakörülmények

• Tengerszint feletti magasság: 2000 m.
• Hőmérséklet-tartomány: -5 °C és +40 °C között, az átlaghőmérséklet 24 órán belül nem haladhatja meg a +35 °C-ot.
• A relatív páratartalom +40 °C-on nem haladhatja meg az 50%-ot, alacsony hőmérsékleten pedig magasabb relatív páratartalom megengedett (+20 °C-on 90%). És a levegőnek tisztának kell lennie.
• A munkahelyeknek mentesnek kell lenniük tűztől, robbanástól, súlyos szennyeződéstől, vegyi korróziótól és erős vibrációtól.
• Gradiens: ¤ 5°, függőleges beépítés.
• Szállítási és tárolási hőmérsékleti tartomány: -25 °C és +55 °C között, a hőmérséklet rövid időn belül (24 órán belül) akár +70 °C-ra is emelkedhet.

DAYA nagyfeszültségű 200kva száraz típusú transzformátor paraméter (specifikáció)

A DAYA a száraz típusú transzformátorok jelentős gyártója, amely az ipari, építőipari, kereskedelmi, bányászati, OEM és közüzemi piacokat szolgálja ki.

A termékkör 50 VA-tól 10 000 KVA-ig és 120 V-tól 25 000 V-ig terjed. A 600 V-os osztály kínálatában megtalálhatók az ipari vezérlőtranszformátorok, tokozott/tömbös töltésű általános célú és buck-boost transzformátorok, szellőztetett kivitelek általános célú alkalmazásokhoz, elektrosztatikusan árnyékolt transzformátorok és a motorhajtás-leválasztó transzformátorok teljes sora.

A közép- és nagyfeszültségű kínálat magában foglalja a mag- és tekercstranszformátorokat, az általános célú kiviteleket, az alátétre szerelhető transzformátorokat, az egységalállomási transzformátorokat, a vákuumnyomással impregnált transzformátorokat (VPI) és a vákuumnyomásos tokozású (VPE) transzformátorokat. A K-faktor besorolású transzformátorokat a teljes termékkörhöz kínáljuk.

• 50-től 750 vA-ig
• Epoxy tokozott tekercsek
• Réz Seb
• Opcionális elsődleges beégető
• Egyfázisú
• 50/60 Hz
• UL® 506 Felsorolt
• CSA tanúsítvánnyal rendelkezik

DAYA nagyfeszültségű 200kva száraz típusú transzformátor Feldolgozási jellemzők

Szekrényrész: az összes derékszögű rész, amellyel a kezelő érintkezhet, R szögben meg van fordítva, hogy megakadályozzák a karcolódást és az emberek sérülését; a továbbfejlesztett gyűjtősín keret kényelmesebb a gyűjtősínek felszereléséhez és szebb megjelenésű; a felső fedélre szerelt szellőzőrács Csepegésgátló funkcióval rendelkezik; a felső fedél nyitott szerkezet, amely kényelmes a felhasználók számára, hogy vízszintes gyűjtősíneket helyezzenek el a helyszínen;

2. Fiókrész: a fiók dupla összecsukható pozicionálású horonyszegecselési eljárást alkalmaz, és az összes alkatrészt egyszerre formázzák, így a fiók 100%-ban cserélhető. A kettős hajtogatási és szegecses technológia ugyanakkor megoldja a lemezsorja és az önmetsző csavarcsúcs sérülésének hibáit;

3. Csatlakozók: A fiók bejövő és kimenő vonalainak első beépülő modulja közvetlenül használható a funkciótáblával és a fémcsatornával együtt, a másodlagos csatlakozó pedig kényelmesen csatlakoztatható, a vezetékezés pedig gyönyörű;

4. Függőleges csatorna: fél funkcionális deszka vagy vas téglalap alakú csatorna választható, és könnyen cserélhető.
