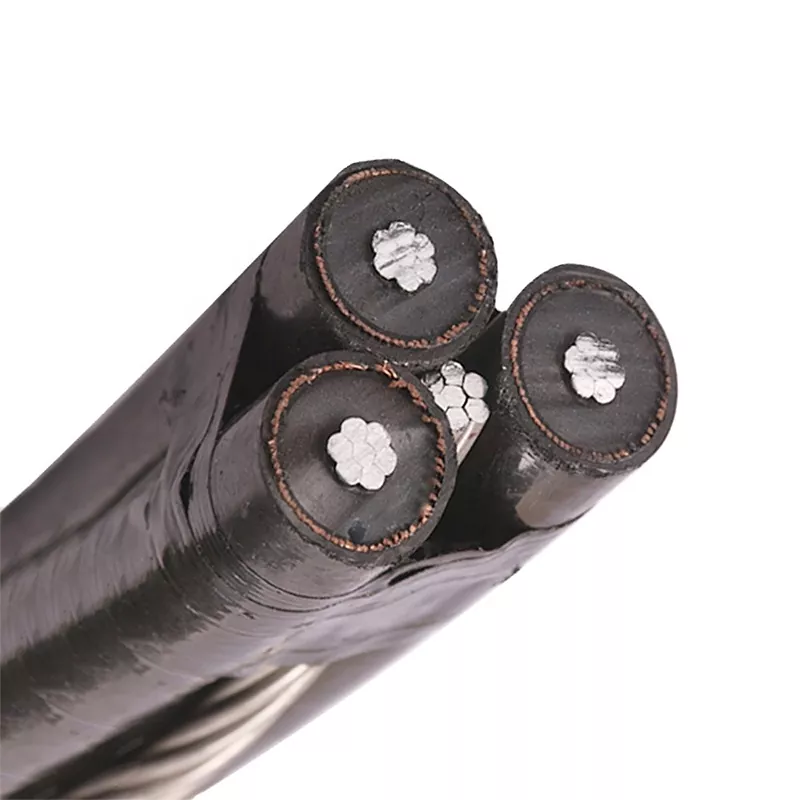

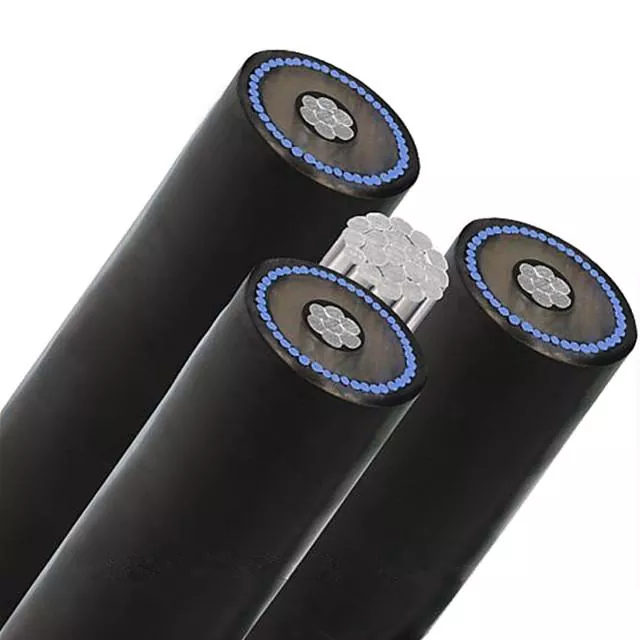

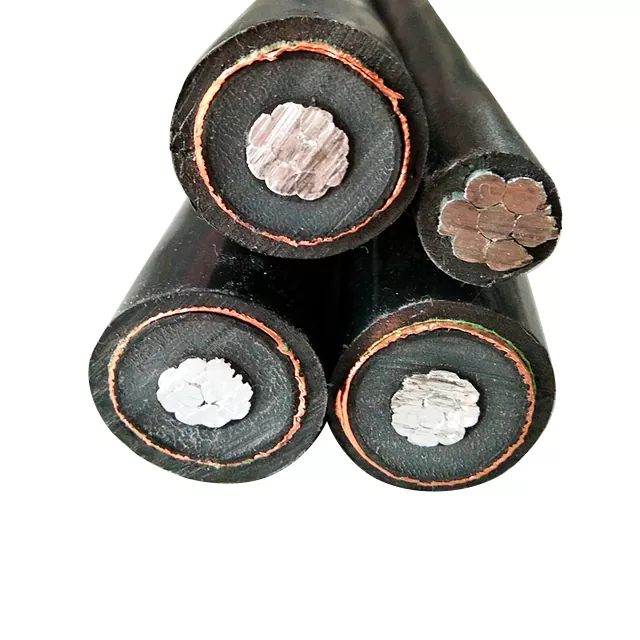

MV antenna mellékelt vezetőkábel

A technológia fejlődésével jelentősen csökkentette a korábbi korszakok kihívásait, beleértve az áramtermelő vállalatok villamosenergia-veszteségét. Ezeket a veszteségeket az innovatív kábelek, különösen az MV Aerial Bundled Conductor Cable bevezetése csökkentette. Ezek a kábelek, lényegében légvezetékek, több szigetelt vezetéket használnak, amelyek szorosan egymáshoz vannak kötve nullavezetőkkel, túlszárnyalva a hagyományos, egymástól bizonyos távolságra elhelyezett szigeteletlen vezetékek korlátait.

A hagyományos, csupasz vezetőkre támaszkodó OH-elosztó rendszerek elhalványulnak az ABC-kábelekhez képest. Az OH-módszer nem praktikus a tengerparti régiókban, sűrű erdőkben és dombokon, ahol a hagyományos többszörös vezetékek hajlamosak rövidzárlatra a szélsőséges időjárási körülmények, például erős szél miatt. Ezek a szelek a kábelek érintkezését okozhatják, ami rövidzárlatot okozhat.

Ennek eredményeként az ABC-kábelek széles körben elterjedtek a kiváló biztonságuk, megbízhatóságuk és csökkentett teljesítményveszteségük miatt. Ezen túlmenően fokozott feszültségszabályozási stabilitást biztosítanak, ami gazdasági előnyökkel jár az alacsonyabb telepítési, karbantartási és üzemeltetési költségeken keresztül.

Az antennával szállított vezetékkábel rövid leírása:

Talán kíváncsi, hogy mi az az Aerial Bundled Conductor Cable? Nos, az ABC-kábel, mint közismert, egyfajta felsővezeték. Számos szigetelt vezetéket tartalmaz, amelyek biztonságosan össze vannak kötve és össze vannak tekercselve, valamint egy csupasz nullavezetőt. Ez a szigetelési tulajdonság különbözteti meg a hagyományos átviteli kábelektől, amelyek szigeteletlenek voltak. Ezenkívül az ABC-kábelek alacsonyabb feszültségen is képesek energiát továbbítani.

A mellékelt antenna vezetékek típusai:

Ha az antennakötegelt vezetőkábelek méreteiről és típusairól beszélünk, akkor az antennakötegelt vezetőkábeleknek három osztálya van. Ezenkívül az egyes osztályok különböző méretekben állnak rendelkezésre, amelyeket az alábbiakban tárgyalunk:

ALACSONY FESZÜLTSÉGŰ ANTÉNACSÖGGEK:

A kisfeszültségű ABC-kábelek alkalmasak légvezetékekre és helyiségbejáratokra, 1kv-ig és az alatti nyomásig. Előnyöket kínálnak az alacsonyabb karbantartási, telepítési és üzemeltetési költségek tekintetében. Ezek a kábelek általában alumíniumot, rezet vagy alumíniumötvözetet használnak vezetőként. A szabványos alacsony feszültségű antennakötegben lévő kábelek megfelelnek a különböző előírásoknak, beleértve az IEC 61089, BS 7870, DIN 48201, ASTM B399, BS EN50183 és NFC33-209 szabványokat.

KÖZÉPFESZÜLTSÉGŰ ANTÉNACSÖGGEK:

A közepes feszültségű antennakábelek ideálisak városi, erdei és tengerparti területeken az elektromos hálózat átalakítása során, valamint a fej feletti áramátvitelhez. Hatékonyságot, megbízhatóságot és gazdasági előnyöket kínálnak. Ezek a kábelek 10 kv és az alatti feszültségszintek kezelésére alkalmasak, beleértve a 6,35/11 kv, 12,7/22 kV és 19/33 kv feszültséget. Jellemzően kör alakú alumínium vezetékekkel rendelkeznek. Az általánosan használt szigetelőanyag az XPLE, míg a belső és külső félvezetők vegyületekből állnak. Az ágyazat anyaga félvezető, a képernyő pedig rézszalag vagy rézhuzal. Ezenkívül a külső burkolat HDPE-ből készül. A szabványos középfeszültségű antennakötegelt kábelek megfelelnek az olyan specifikációknak, mint az IEC60502, NF C33-209, GB 12527-90 és az ASTM.

DUPLEX/TRIPLEX SZOLGÁLTATÁS DROP WIRE:

A duplex vagy triplex szervizhuzalok nagy szakítószilárdsággal rendelkeznek, lehetővé téve számukra, hogy 120 V-os terhelést támogassanak a felső szerviz alkalmazásokhoz. Szigetelőanyagként PVC-t vagy XPLE-t használnak. A mag összetétele elsősorban 1350-H19 alumíniumból áll, koncentrikusan csavart fázisvezetőkkel. A semleges mag jellemzően AAC, ACSR vagy 6201 alumíniumötvözetből készül. Ezek a duplex vezetékek alkalmasak utcai világításra, kültéri világításra és ideiglenes építési szolgáltatásokra. A PVC szigetelésű vezetékek maximális hőmérséklete 75 fok, míg az XPLE szigetelésű vezetékek hőmérséklete nem haladja meg a 90 fokot. A szabványos duplex/triplex feszültségű vezetékek megfelelnek az ASTM B230, B231, B232, B399, B498 és ICEA S-76-474 előírásoknak.

Az ABC-kábelek használatának előnyei:

Az ABC Cable Network számos előnnyel jár, amelyeket akkor kaphat, ha ABC kábeleket használ a hagyományos kábelek helyett. Íme néhány közülük:

Fokozott biztonság:

Az ABC kábelek kiemelkedő biztonságukkal és megbízhatóságukkal tűnnek ki, felülmúlva a hagyományos átviteli vonalakat.

Költséghatékony karbantartás:

Ezek a kábelek alacsony teljesítmény-, telepítési és karbantartási költségekkel büszkélkedhetnek, így költséghatékony alternatívát jelentenek. Ez az antennakábelek széles körű elterjedéséhez vezetett, amelyek világszerte felváltják az elavult csupasz réz- és alumíniumvezetőket.

Sokoldalú alkalmazás:

Az ABC kábelek különféle környezetekben történő telepítésre alkalmasak. A hagyományos szigeteletlen kábelekkel ellentétben ezek tökéletesek olyan kihívásokkal teli területeken, mint a zsúfolt városi övezetek, dombos terepen és sűrű erdőkben. Az ABC Cable Company gondoskodik arról, hogy az elektromos vezetékek a környező környezet zavarása nélkül lehessenek fektetni.

Rövidzárlat elleni védelem:

Kiváló szigetelésük jelentősen csökkenti a véletlen áramütések kockázatát.

Versenyképes árképzés:

Az ABC kábel ára gazdaságos, így vonzó opció a hagyományos kábelekhez képest.

Egyszerűsített hibafelismerés:

Az ABC kábelek láthatósága megkönnyíti a rendszerhibák könnyű észlelését. Ezen túlmenően az olyan problémák, mint a vízelfolyás és az áramlopás, kevésbé aggasztják az ABC-kábeleket, különösen akkor, ha olyan ZW-kábeleket használnak, amelyek fokozzák az észlelési erőfeszítéseket.

Egyszerűsített telepítés:

A telepítés leegyszerűsödik, mivel az ABC-kábelekhez nincs szükség keresztlécekre vagy szigetelőkre, ami jelentősen csökkenti a telepítés bonyolultságát.

DAYA MV antenna mellékelt vezetőkábel részletei

DAYA MV légi kötegelt vezetőkábel Munkakörülmények

Műszaki adatok:

Méret (AWG vagy KCM): 636,0

Stranding (AL/STL): 26/7

Átmérő hüvelyk: Alumínium: 0,1564

Átmérő hüvelyk: acél: 0,1216

Átmérő hüvelyk: Acélmag: 0,3648

Átmérő hüvelyk: Kábel OD: 0,990

Súly lb/1000FT: Alumínium: 499.

Súly lb/1000FT: Acél: 276,2

Súly lb/1000FT: Összesen: 874,1

Tartalom %: Alumínium: 68,53

Tartalom %: Acél: 31,47

Törési erő mértéke (font): 25 200

OHMS/1000 láb: DC 20 °C-on: 0,0267

OHMS/1000 láb: AC 75 °C-on: 0,033

Teljesítmény: 789 Amper

Csomagolás:

--100 m/tekercs zsugorfóliával, 6 tekercs külső kartondobozonként.

-100 m / orsó, az orsó lehet papír, műanyag vagy ABS, majd 3-4 orsó kartononként,

- 200 m vagy 250 m dobonként, két dob ​​dobozonként,

- 305 m / fadob, egy dob külső kartondobozonként vagy raklaponként,

- 500 m/fadob, egy dob külső kartononként vagy raklaponként,

--1000m vagy 3000m fadob, majd raklap berakodás.

* Testreszabott OEM csomagolást is kínálunk az ügyfelek kérésének megfelelően.

Szállítás:

Kikötő: Tianjin vagy más kikötők az Ön igényei szerint.

Tengeri fuvarozás: FOB/C&F/CIF árajánlat mind elérhető.

* Egyes országokban, például afrikai országokban, közel-keleti országokban a tengeri fuvarozási árajánlatunk sokkal olcsóbb, mint az ügyfelek a helyi szállítmányozási ügynökségtől.

DAYA MV antenna kötegelt vezetőkábel paramétere (specifikáció)

Fázisvezető

DAYA MV légi mellékelt vezetékes kábelszolgáltatás

Előértékesítés

Technikai támogatást és teljes körű áramelosztási megoldásokat kínálunk az Ön igényeire szabva. Ha az Ön által megadott tervrajzok kivitelezhetetlennek bizonyulnak, optimalizáljuk a tervet, és hozzáigazítjuk a szekrény méreteihez, a berendezés elhelyezkedéséhez stb. A termékek konfigurációját is optimalizáljuk, hogy megfeleljenek az Ön igényeinek.

Értékesítés utáni

Ha bármilyen probléma adódik, először telefonon vagy e-mailben nyújtunk támogatást. Szükség esetén távoli hibakeresést hajtunk végre. Ezenkívül termékeinkhez hibaelhárítási kézikönyv is tartozik, amely referenciaként szolgál a hiba kereséséhez és a problémák önálló megoldásához. A legtöbb probléma megoldható a fent említett módszerekkel. Körülbelül évente bejelentkezünk, hogy részletes információkat szerezzünk berendezéseiről, hogy jobban megértsük a belső működést.

Ügyfélszolgálati ígéretünk

1. A problémajelentés vagy a javítási kérelem kézhezvétele után gyorsan megoldjuk a problémát.

2. Ezután részletesen elmagyarázzuk a meghibásodás okát, és az esetleges díjakat a piaci áraknak megfelelően számítjuk fel.

3. Ha bármilyen alkatrészt visszaviszünk ellenőrzésre, törékeny figyelmeztető matricákat ragasszunk rá, vagy felírjuk a sorozatszámukat, hogy megőrizzük az alkatrészek biztonságát.

4. Ha reklamációját jogosnak találják, a javítási díjakat a helyszínen visszatérítjük.

DAYA MV antenna mellékelt vezetőkábel GYIK

1.K: Ön gyártó vagy kereskedő?

V: Mindannyian a cég fő tevékenysége a kisfeszültségű kapcsolóberendezések, az áramelosztó szekrények, a robbanásbiztos szekrények tervezése, a gyártás és a rendszerprogramozás.

2.K: Támogassa-e az OEM/ODM-et? Meg tudja-e tervezni a berendezést a méretünk szerint?

V: Természetesen bármilyen terméket testreszabhatunk az ügyfelek igényei szerint, és tervezési megoldásokat és megoldásokat kínálunk.

3.K: Miért vásároljak tőled valaki más helyett?

V: Először is, minden ügyfelünknek nagyon professzionális támogatást tudunk nyújtani informatikai tanácsadókból és szervizcsapatokból. Másodszor, főmérnökeink több mint 20 éves tapasztalattal rendelkeznek az áramelosztó berendezések fejlesztésében.

4.K: Mi a helyzet a szállítási idővel?

V: Általában a szállítási időnk körülbelül 7-15 nap. Míg ez az ügyfelek igényeitől és a

termékek mennyisége.

5.K: Mi a helyzet a szállítással?

V: Meg tudjuk szervezni a szállítást DHL, FedEx, UPS stb. útján, természetesen az ügyfelek saját szállítmányozóikat is használhatják.

6.K: Mi a helyzet a fizetési feltételekkel?

V: Támogatott T/T, Paypal, Apple Pay, Google Pay, Western Union stb. Természetesen ezt megbeszélhetjük.
